测试流程

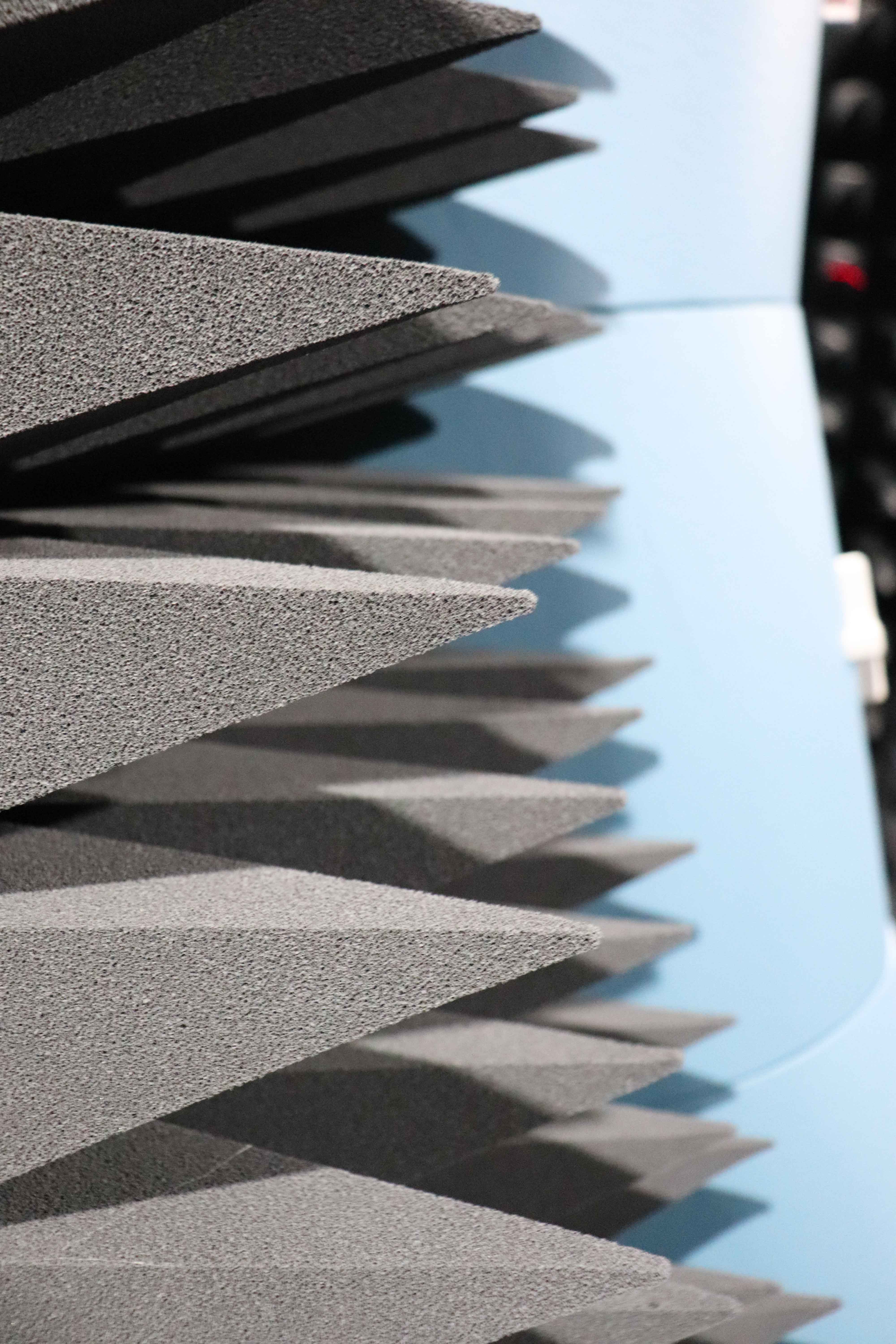

暗室测试通过标准化流程与精密仪器验证天线辐射性能及合规性，为产品优化与认证提供关键数据支撑。
阶段一:
测试前准备
1.1 需求确认与样品提交
客户提供：
- 物联网设备、5G基站、雷达系统、医疗设备
- 单频/多频要求（如2.4+5 GHz或28 GHz毫米波）
- 增益范围：3 dBi（全向）至20 dBi（定向）
- 极化方式：线极化（垂直/水平）或圆极化（右旋/左旋）
- 最大尺寸限制（如15×15×5 mm）
我方准备:

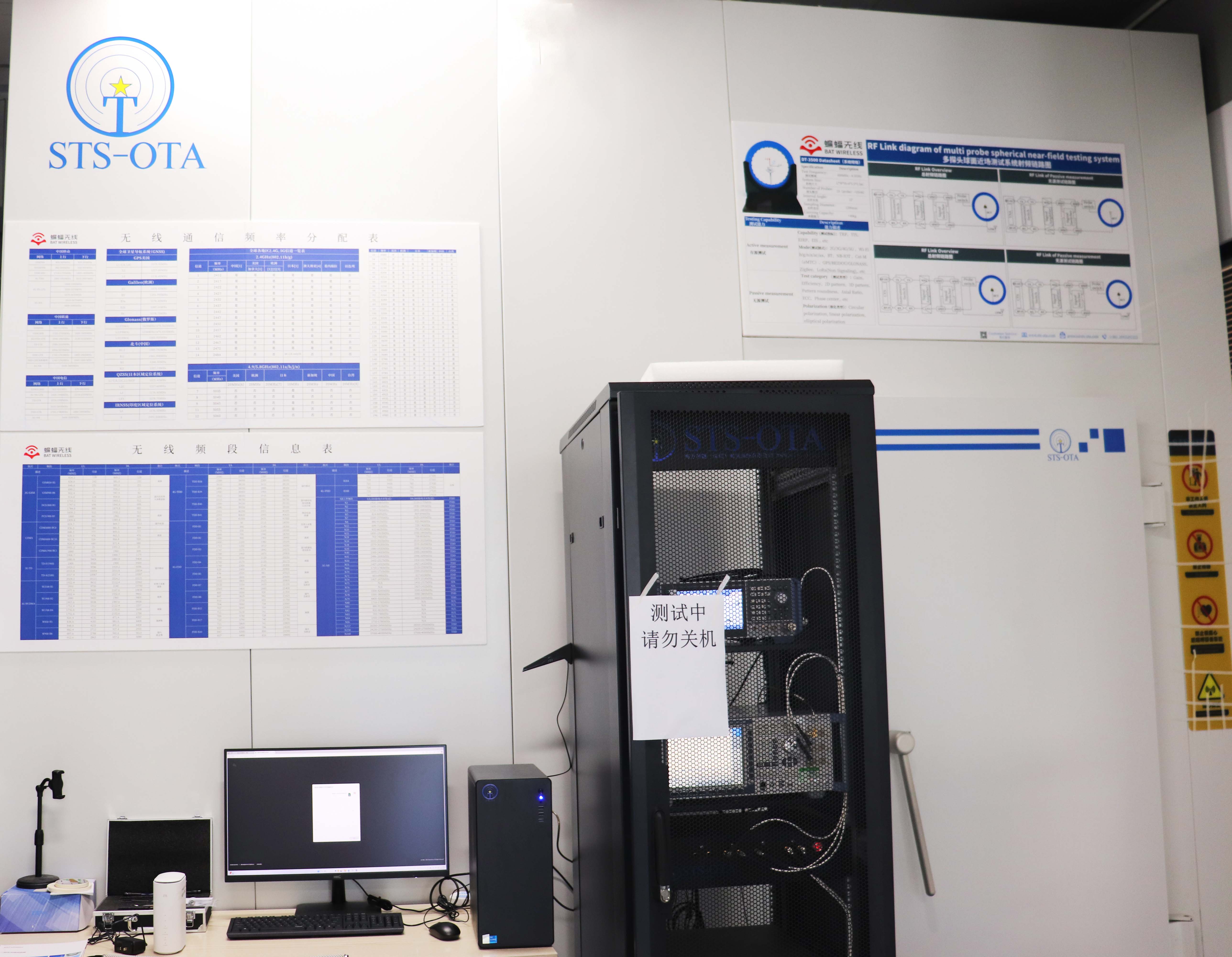

- 校准测试设备（矢量网络分析仪、信号发生器、标准参考天线）

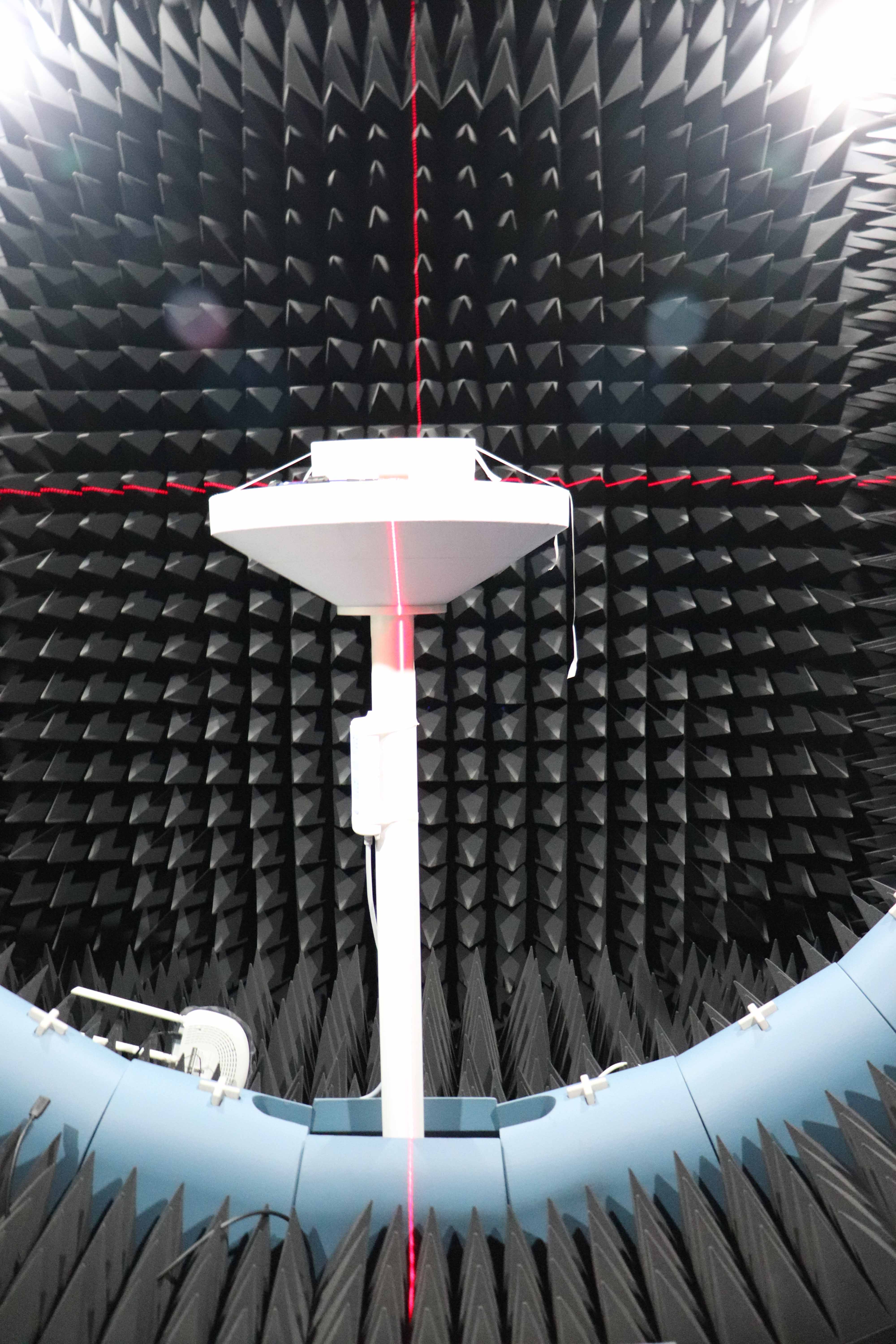

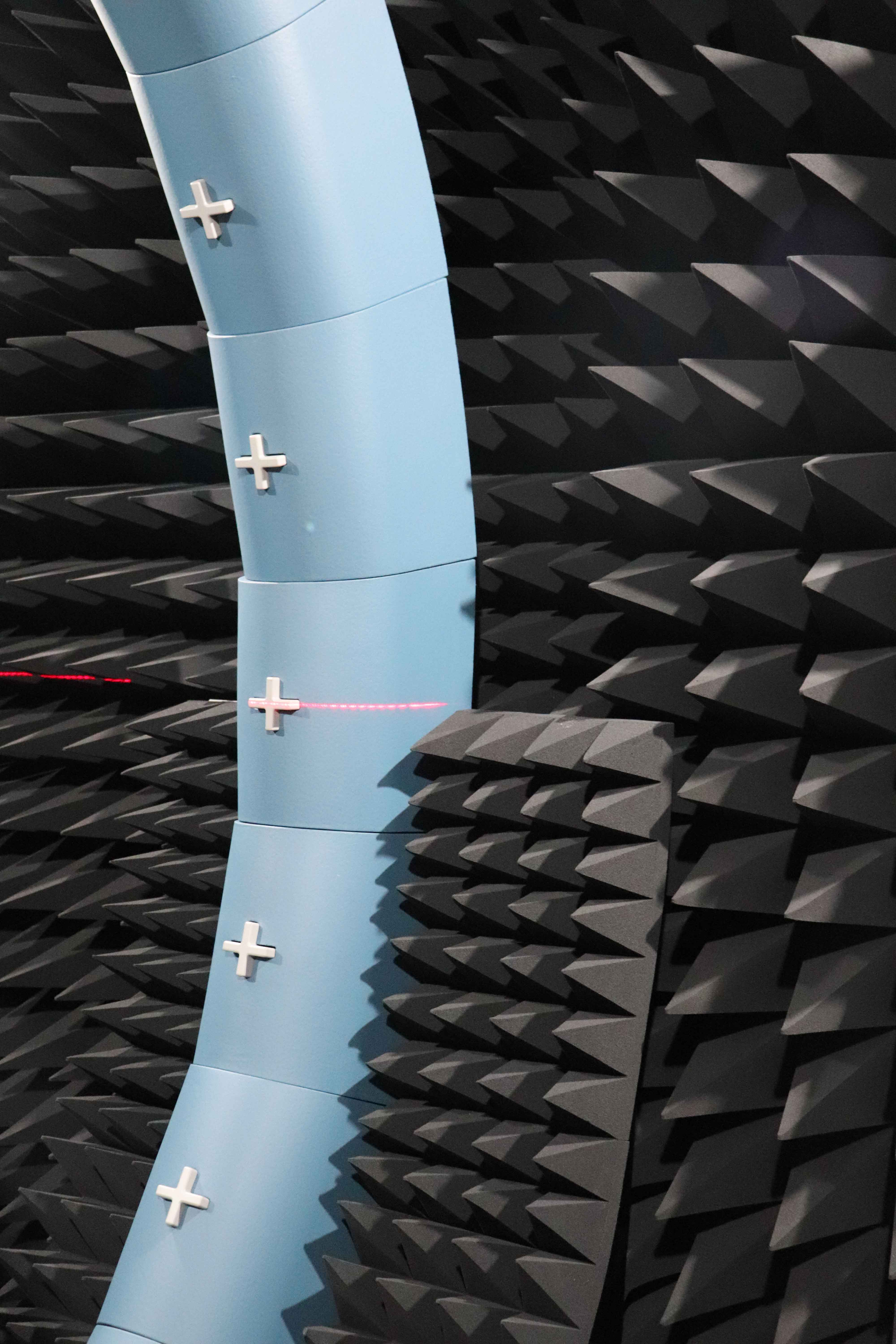

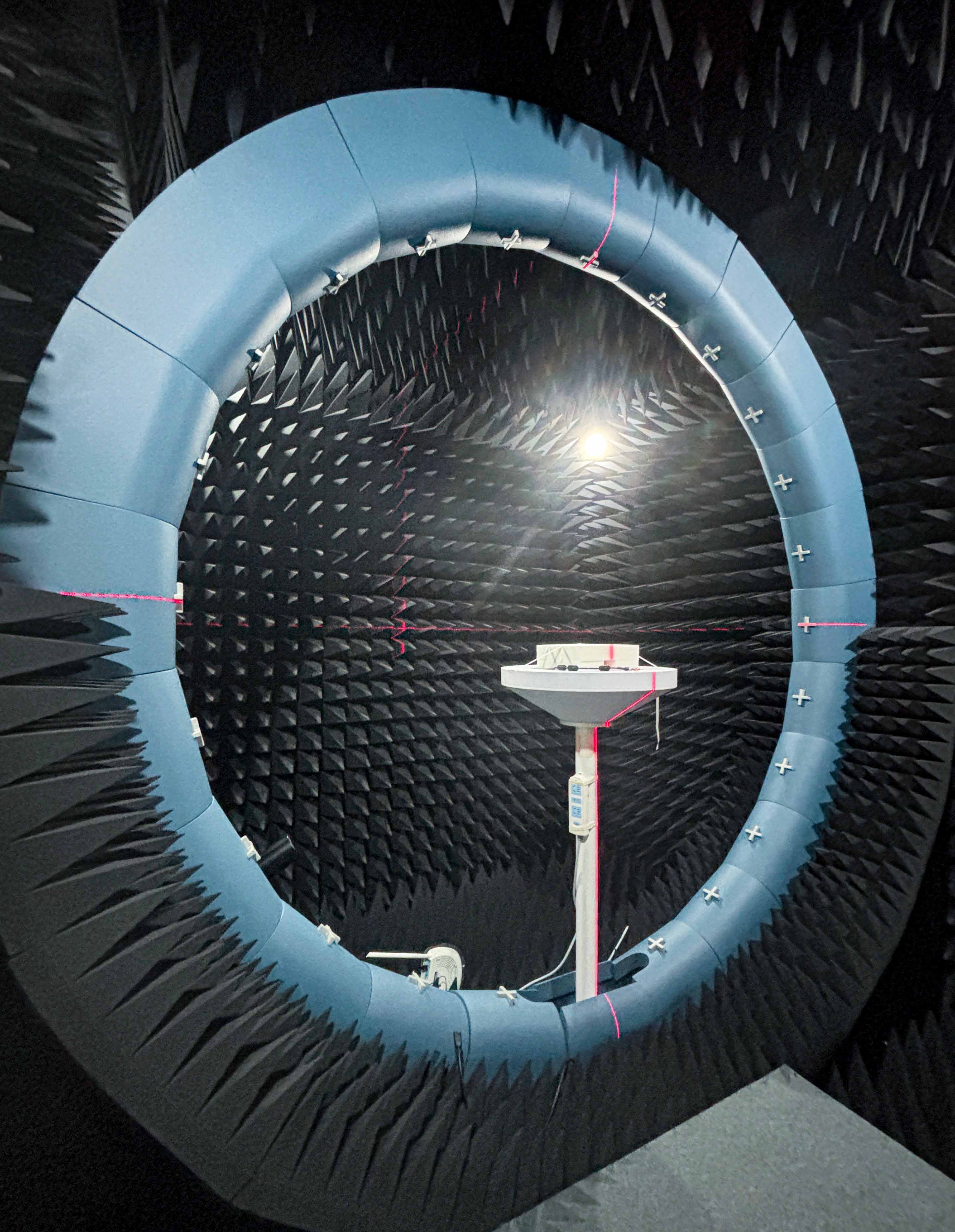

- 验证暗室性能（背景噪声≤-50 dBm，反射率≤-40 dB）
交付成果： 测试方案文档
阶段二:
测试执行
2.1 基础参数测试
测试项目
方法/设备
关键指标
S-参数测试
矢量网络分析仪（Keysight PNA）
S11（回波损耗）、S21（隔离度）
阻抗匹配
史密斯圆图分析 + 时域反射计
电压驻波比 VSWR ≤ 2.0
频率覆盖范围
频率扫描（步进0.1 GHz）
-10 dB 带宽覆盖
2.2 辐射性能测试
测试项目
方法/设备
关键指标

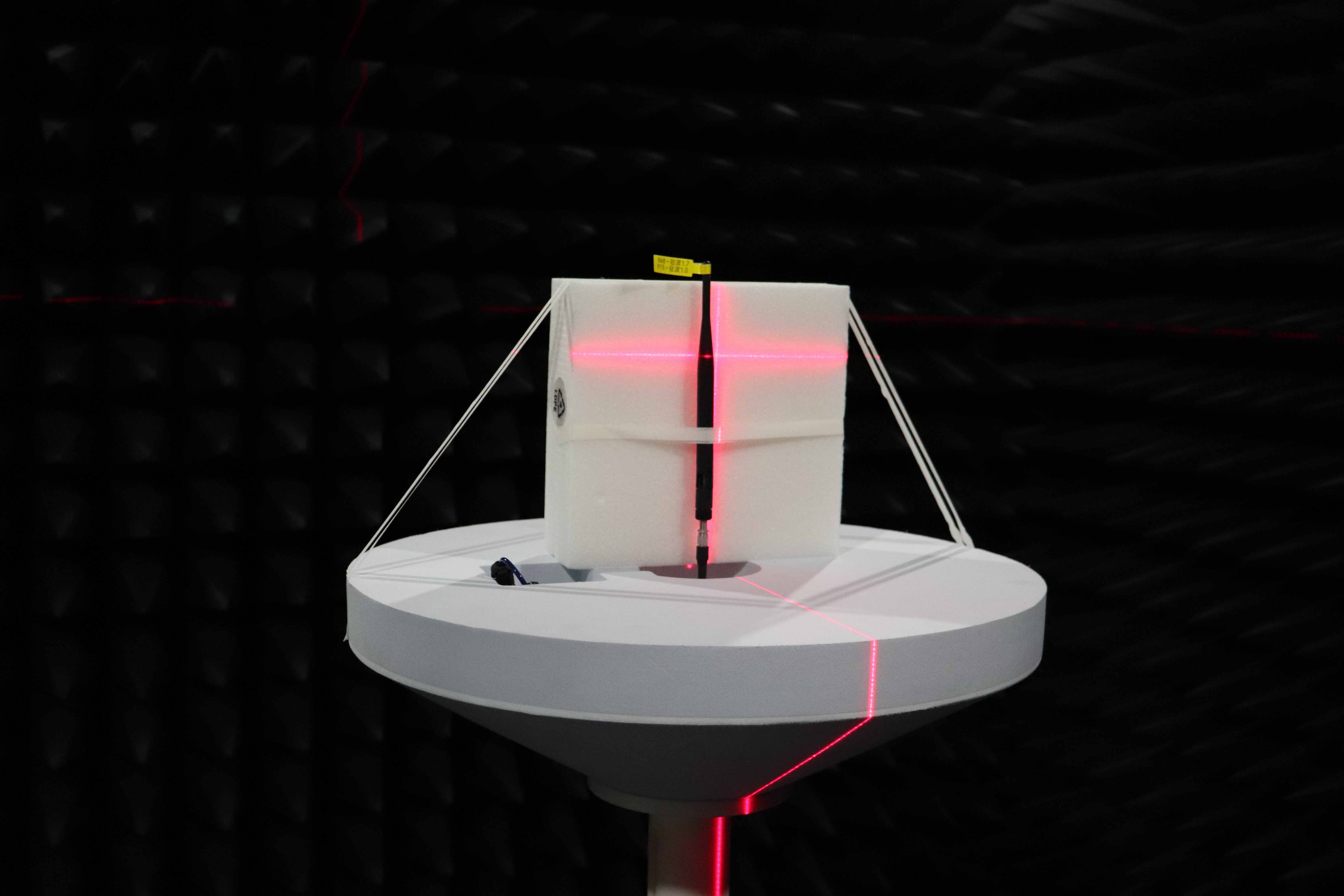

方向图测试
转台+标准增益喇叭天线（ETS-Lindgren）
H面与E面方向图、3 dB波束宽度
增益测量
替代法测量
峰值/平均增益（dBi）
效率测试
惠勒帽法/辐射积分法
总效率≥50%
交叉极化比
正交极化切换
交叉极化比≥15dB（圆极化天线）
旁瓣抑制
高分辨率角度扫描（1°步进）
旁瓣电平≤-10dB
2.3 环境可靠性测试（可选）
- 温度循环测试：-40°C至85°C环境下的方向图稳定性
- 振动测试：随机振动（10-2000 Hz）后的性能验证
- 盐雾测试：48小时暴露，评估耐腐蚀性能
阶段三:
数据分析与报告生成
3.1 数据处理
- 方向图优化：采用MATLAB/Python进行三维插值分析
- 效率校准：通过积分球数据实现损耗补偿
- 合规性核查：比对FCC Part 15/ETSI EN 300 328标准要求
3.2 报告生成
- 测试配置说明（设备清单、暗室规格）
- 原始数据图表（S参数、极坐标辐射方向图）
- 合格/不合格判定及优化建议（如带宽优化方案）
- 交付格式：PDF电子版 + 盖章纸质版
阶段四:
测试后支持
4.1 复测服务
- 免费复测：不合格项目提供1次免费复测（30天内有效）
- 加急服务：24小时内出具结果（费用增加30%）
4.2 认证支持
- 提供预合规测试报告（FCC/CE标准）
- 针对认证要求提供设计修改建议
