被忽略的“最后一米”

很多工程师在调试天线时，会把精力全部放在天线设计、匹配电路、接地净空上，却忽略了连接天线和射频模块之间那根看似不起眼的同轴线。

前几天有位朋友发来一个“翻车”案例：产品在测试时距离始终跑不远，发射功率正常，天线匹配也没问题。折腾了一周后才发现，问题出在一根随手拿的RG178线材上——线材本身是好的，但用了太长的线，而且走线被迫弯得很厉害，损耗远超预期。

这不是个例。在射频系统中，同轴电缆承担着“信号搬运”的任务，它的损耗会直接吃掉你宝贵的发射功率和接收灵敏度。而选错线材，往往就是“信号差”的元凶之一。

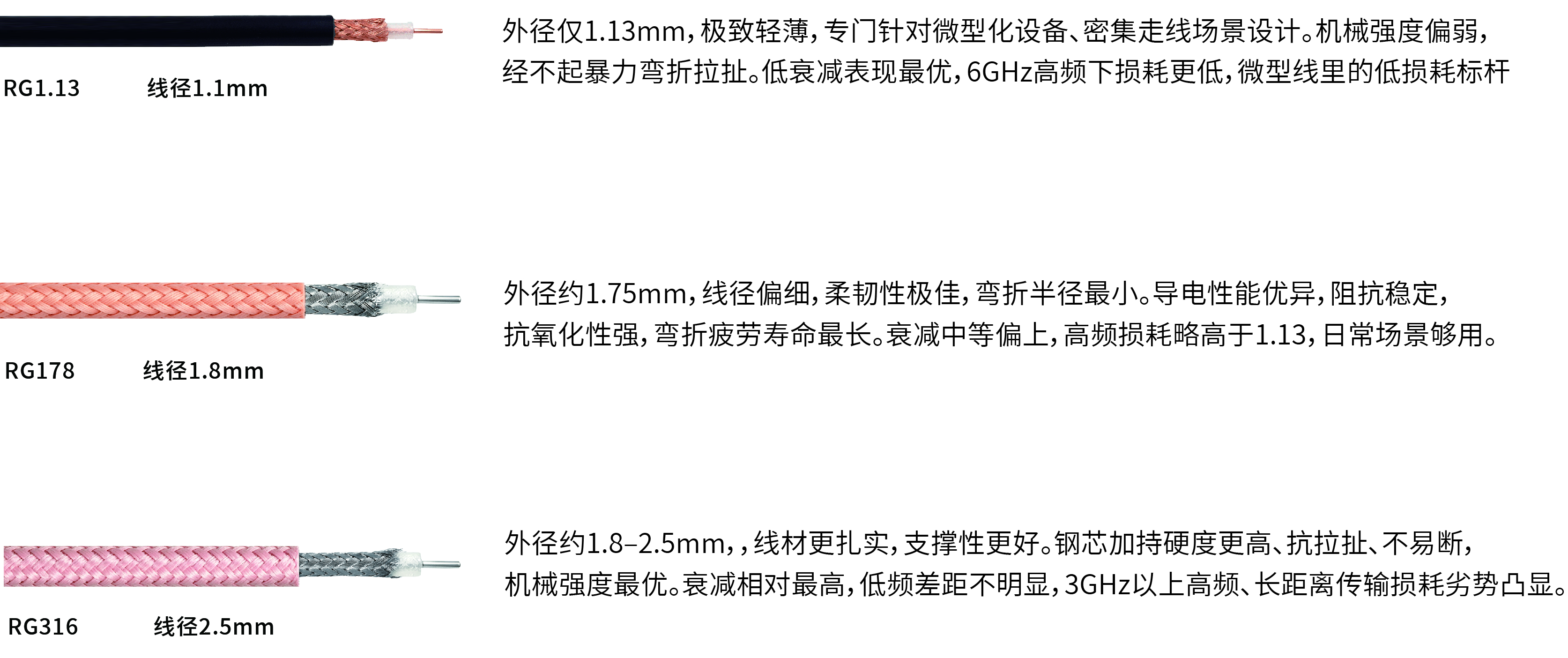

RG316 VS RG178 VS RG1.13

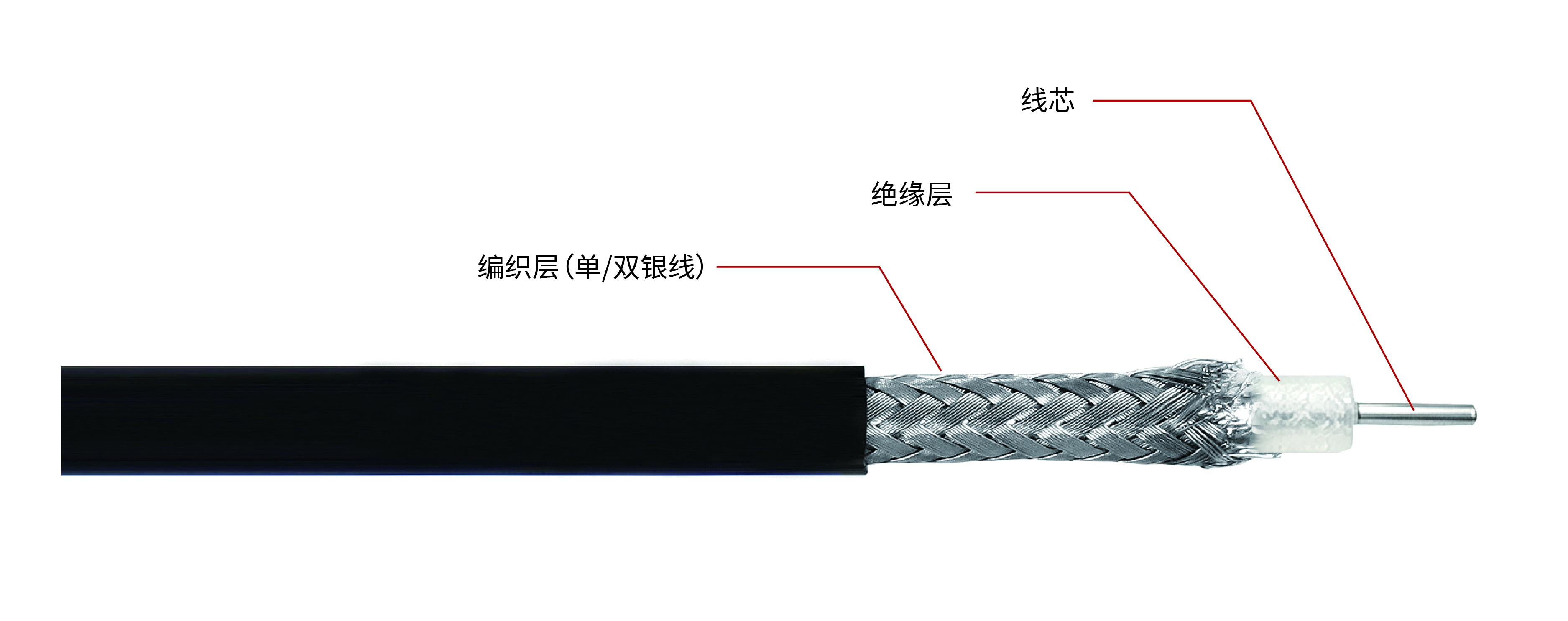

先统一基础认知：RG316、RG178、RG1.13 均为50Ω特性阻抗的射频同轴电缆，适配高频信号传输，绝缘层多采用FEP/PTFE/PFA耐高温材质，覆盖绝大多数民用、工业、车载、设备内置射频场景。

但核心差异集中在三点：线径粗细、导体材质、衰减性能、耐温弯折寿命、屏蔽能力。

先记一句极简选型口诀：

RG178：极致细软、耐高温，适合狭小弯折场景

RG316：均衡耐用、抗造稳定，通用万能款

RG1.13：超细轻薄、低衰减，适配极致小型化设备

核心差异：不仅仅是粗细

1.损耗：一分粗一分强

同轴电缆的损耗与外径成反比——外径越大，损耗越低。从数据上看：

• RG316：在1GHz时衰减约0.85 dB/m，在3GHz时约1.6 dB/m（按100ft换算）。
• RG178：在1GHz时衰减约1.49 dB/m，比RG316高出约75%。
• 1.13mm：在1GHz时衰减约2.3 dB/m，是三者中最高的。

选型逻辑：如果你的传输距离很短（比如10cm以内），1.13mm的额外损耗可以接受；但如果是几十厘米甚至更长的链路，RG316在损耗上的优势就非常明显了。

2.弯曲半径：空间决定选择

• 1.13mm：静态弯曲半径约4-4.5mm，可以轻松在手机内部走线。
• RG178：静态弯曲半径约10mm。
• RG316：静态弯曲半径约12-13mm。

这里的数值是“最小弯曲半径”，意味着如果你强行弯得更厉害，电缆的特性阻抗会变化，损耗会急剧增加，甚至可能损坏电缆内部结构。

3.频率与功率：细节决定上限

虽然三者都支持50Ω系统，但在最高频率上，1.13mm的6GHz明显高于RG316和RG178的3GHz。

这意味着：如果你的系统工作在5GHz以上频段（如Wi-Fi 6E/7的6GHz频段、5G毫米波以下频段），RG316和RG178可能已经力不从心，而1.13mm还有余量。

功率容量方面，RG316因为线径更粗、内导体截面积更大，能承受的功率也更高。对于小功率的消费电子设备，这个差异可以忽略；但在工业或基站等场景，就需要考虑了。

场景化选型指南

场景一：消费电子内部天线连接

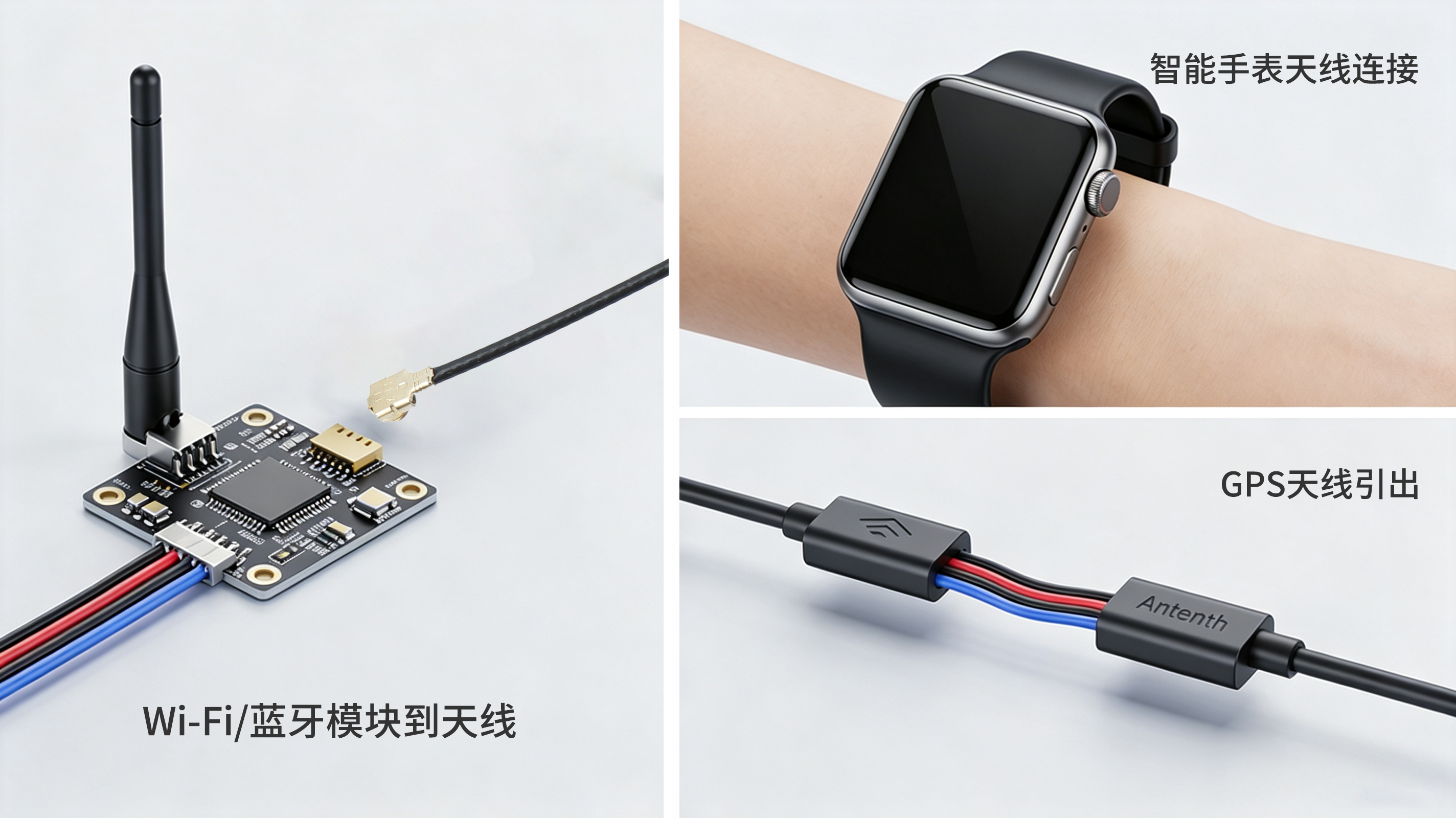

比如Wi-Fi/蓝牙模块到天线、GPS天线引出、智能手表天线连接。

推荐：1.13mm，原因就是空间。1.13mm是唯一能轻松塞进手机、耳机、手表内部狭窄空间的选项，U.FL/IPEX接口与它天然搭配。但要注意控制长度：能用5cm就不要用10cm，因为1.13mm的损耗相对较大。

场景二：通用射频测试与工业设备

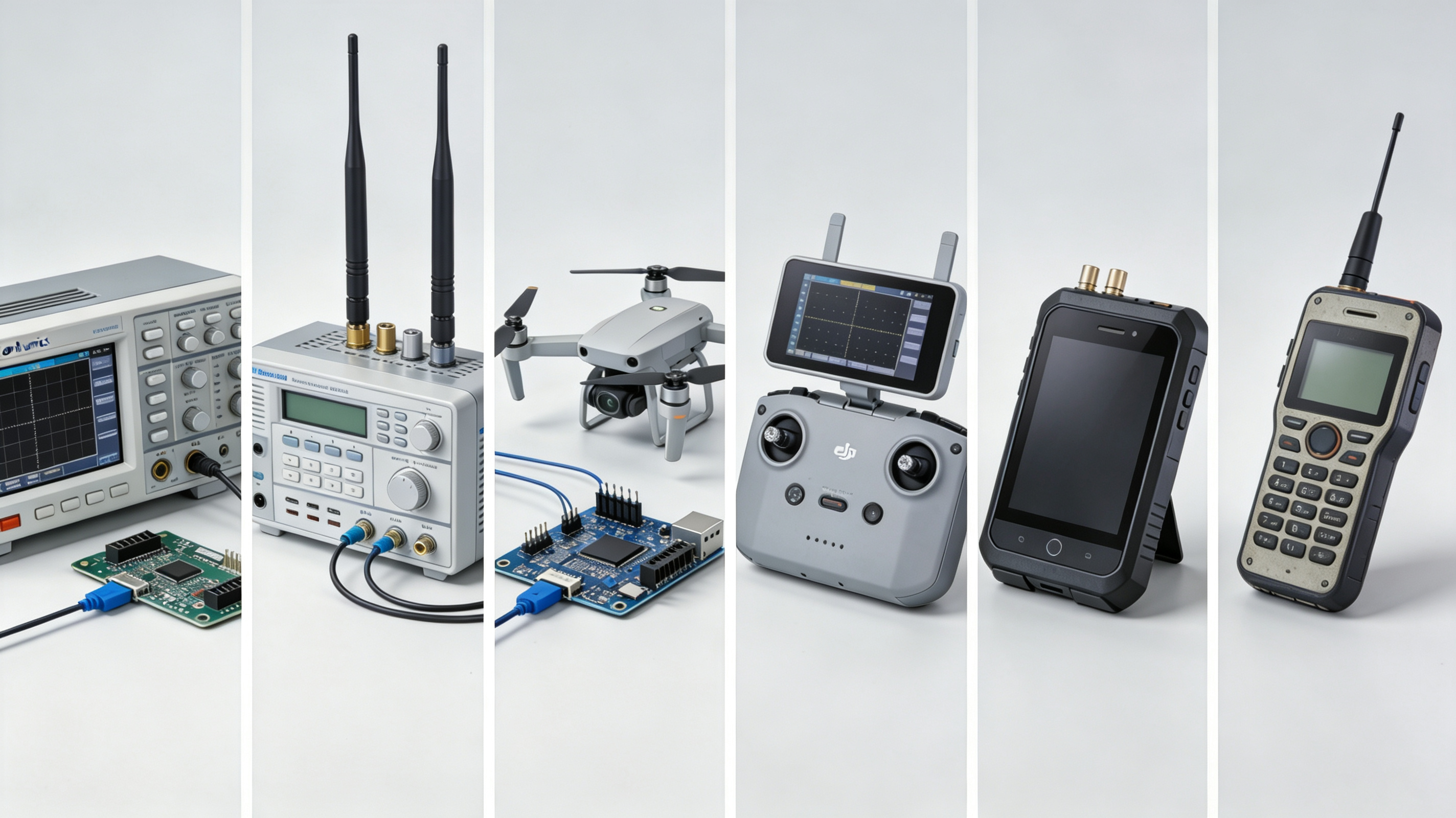

比如实验室跳线、小型设备的外部天线引出、工业路由器的天线延长。

推荐：RG316。它像一根可靠的“万用线”，损耗可接受、耐温范围广、机械强度比1.13mm高，不容易被拉扯坏。如果你不确定选什么，RG316通常不会错。

场景三：极小空间但中等距离

比如无人机飞控模块、便携式测试设备、老式手持终端。

推荐：RG178。它介于两者之间——比RG316细，但损耗又比1.13mm低。不过需要留意它的弯曲半径限制，以及市场供应情况。随着1.13mm的普及，RG178的应用场景正在被逐步替代。

选型检查清单

在最终下单前，建议你确认以下几点：

1. 工作频率：设备最高射频频率是多少？确保线材的截止频率高于它。
2. 链路长度：信号要传输多远？超过20cm时，优先考虑RG316。
3. 空间限制：PCB到天线口的走线空间有多大？最小弯曲半径能不能满足？
4. 损耗预算：你的系统能接受多少插入损耗？建议在天线预算中留出至少0.5-1dB给电缆和接头。
5. 温度环境：如果是车载、工业等高低温环境，确认护套材料的耐温范围。

结语

不要迷信“越细越好”或“越粗越好”。

一根电缆的选型，本质上是在空间、损耗、成本、频率之间找平衡。这像极了射频工程本身——从来没有“最好”，只有“最合适”。
